Tápegység kábel-CCS

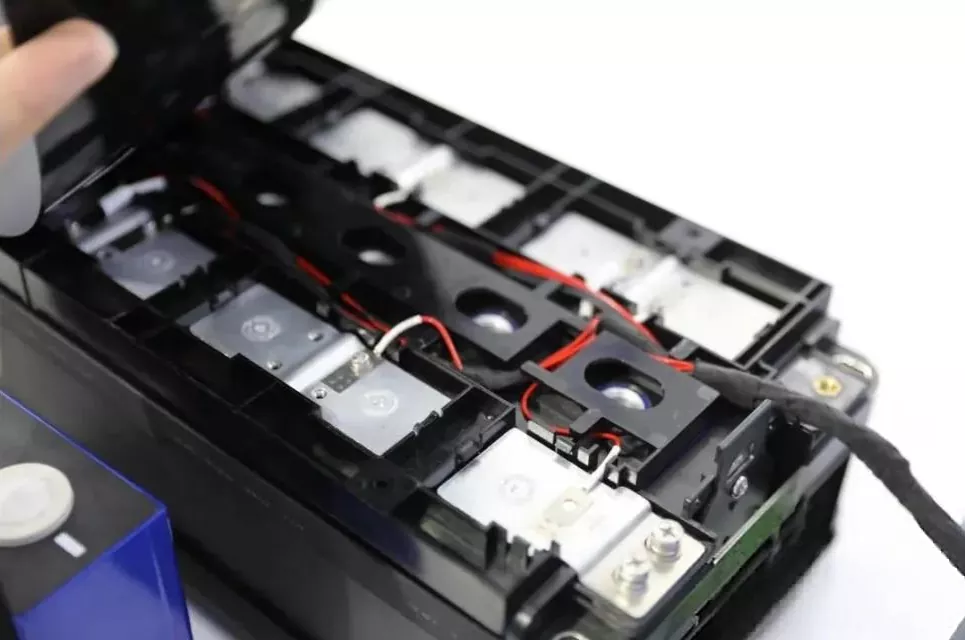

A Honflex Electronics a Power Battery Pack Cable-CCS-t kínálja, amely egy akkumulátorcsatlakozó és -kezelő komponens, amely a hagyományos kábeleket (vezetékeket, sorkapcsokat, csatlakozókat) gyűjtősínekkel, műanyag szerkezeti alkatrészekkel, hőmérséklet-érzékelőkkel és egyéb elemekkel egyetlen egységbe integrálja. Az FPC-n (flexibilis nyomtatott áramkör) alapuló CCS-től eltérően támogatjuk a testreszabást. A moduláris és integrált tervezés révén szisztematikusan korszerűsítettük a korábban szétszórt és rendezetlen érzékelőkötegeket. Ez egy kulcsfontosságú alapmodul az akkumulátor biztonsági felügyeletéhez, állapotértékeléséhez és teljesítményoptimalizálásához.

Mivel a modulon belüli maghegesztés és csatlakoztatás a végső összeszerelés előtt megtörtént, több tucat vagy akár száz szétszórt szerelési pont több moduláris komponensbe integrálásával, a gyártási folyamat leegyszerűsödött, és a helyszíni hegesztés vagy a rossz összeszerelés miatti utómunkálati ráta is csökkent.

A Power Battery Pack Cable-CCS integrált szerkezeti kialakítása hatékonyan oldja meg a rendetlen hagyományos vezetékezés, valamint más csővezetékek zavarása és kopása okozta problémákat. A vezetékek műanyag konzolokba történő ügyes rögzítésével javítja a helykihasználást és megkönnyíti a későbbi karbantartási munkákat is. Ezenkívül a kiforrott autóipari huzalozási folyamat alapján az ellátási lánc kiforrott, és a nyersanyagköltségek átláthatóak, ideális választást biztosítva azoknak a gyártóknak, akik stabil frissítési utat keresnek, de nem hajlandók átállni az új FPC-eljárásra.

A moduláris műanyag szerkezeti elemek egységes szigetelésvédelmet és mechanikai rögzítést biztosítanak a kábeleknek és csatlakozási pontoknak, javítva a rendszer rezgés- és ütésállóságát. Az üzembiztonság biztosítása

Felépítés és jellemzők:

A moduláris integrált kialakítás a szétszórt független feszültségmintavevő vezetékeket és a hőmérséklet-érzékelő vezetékeket csatlakozókon és kapcsokon keresztül egy rendezett kábelköteg-szerelvénybe integrálja, alapjaiban változtatva meg a hagyományos összeszerelési módszert, amely szerint "először fektetik le a szétszórt vezetékeket, majd csatlakoztatják a sorkapcsokat", és szabványosított funkcionális egységeket hoznak létre.

2. A gyűjtősín és az akkumulátor kapcsai közötti összeköttetést általában lézerhegesztéssel valósítják meg. Ez a csatlakozás préseléssel, hegesztéssel vagy a csatlakozón belüli integrációval valósul meg, biztosítva a szerkezet általános stabilitását és elkerülve egyetlen vezeték meglazulását.

3. Adaptív automatizálási frissítés. A hagyományos laza vezetékezés kézi összeszerelésen alapul, míg a Power Battery Pack Cable-CCS be van építve a modulba. Szabályos formája és áttekinthető interfészei lehetővé teszik az automatizált összeszerelési folyamatok magasabb fokához való alkalmazkodást.

4. Az ügyfél tervezési igényei szerint kombinálható más FPC-vel vagy PCBA-val (Printed Circuit Board Assembly), így hibrid integrációs megoldást alkothatunk. Léteznek "kábelköteg + szigetelőtábla" vagy "FPC + vákuumformázó/kábelköteg" sémák, amelyek különböző költség-, teljesítmény- és helyigényeknek felelnek meg.

Paraméterek

Alkalmazás

Azoknál a projekteknél, amelyek érzékenyek a költségekre és a folyamatváltásokra, különösen a kiforrott vezetékellátó rendszerrel rendelkező akkumulátorok esetében, minimális változtatásokkal javítható a hatékonyság és a megbízhatóság. Közepes és nagy méretű akkumulátormodulokhoz és energiatároló rendszerekhez, valamint haszongépjárművekhez és energiatárolókhoz a Power Battery Pack Cable-CCS egy "vezeték + FPC" vagy "vezeték + PCBA" típusú kompozit CCS megoldás részeként szolgálhat, kihasználva egyedülálló előnyeit a nagyáramú átvitelben vagy bizonyos csatlakozási típusokban.

Elkötelezettségünk

Tisztában vagyunk az elektromos akkumulátor-ipar előtt álló kihívásokkal a hatékonyság, a megbízhatóság és a költségek között. A kiforrott autóipari elektromos csatlakozási technológián alapulva ez döntő jelentőségű. Az általunk kínált érték nem csak abban rejlik, hogy kiváló minőségű modulokat biztosítunk, amelyek megfelelnek a csoport szabványainak, mint például az "Új energia akkumulátor-csatlakozási rendszer (CCS) komponens műszaki követelményei", hanem átfogó szolgáltatási képességgel is rendelkezünk, amely magában foglalja a szerkezeti tervezést, a vezetékezési folyamatot, az automatizált szerelési integrációt és az átfogó vizsgálati ellenőrzést. Megbízható partnere leszünk Önnek az akkumulátorcsomag tervezésének és gyártásának fejlesztési útján. Ha szeretne mélyebben elmélyülni a kábeles CCS műszaki részleteiben, vagy össze szeretné hasonlítani más műszaki utakkal, kérjük, bármikor megbeszélheti az együttműködési kérdéseket. Felveheti a kapcsolatot Til Ding alelnökkel (tel: +86 18750290300, E-mail:rding@hon-flex.com) vagy Rick Wang üzletvezető (tel:+86-15959382432, E-mail:yhwang@hon-flex.com), vagy látogassa meg a webhelyettovábbi információkért.
