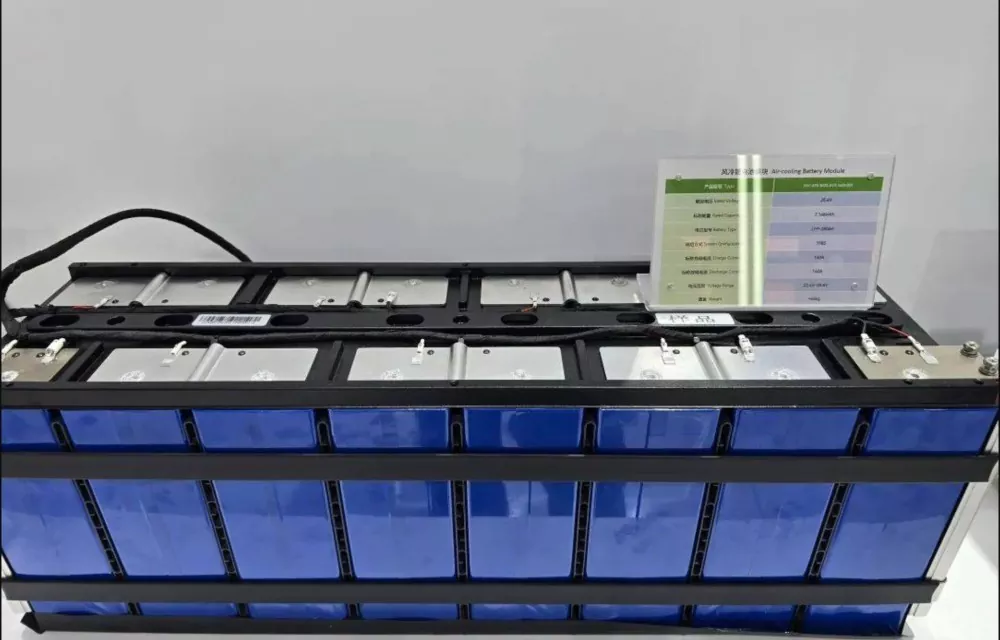

CCS kábel energiatároló akkumulátorokhoz

Az energiatároló akkumulátorcsomagokhoz készült Cable CCS egy akkumulátorcsatlakozó és -kezelő komponens, amely egyetlen egységbe integrálja a hagyományos kábelkötegeket (vezetékek, kivezetések, csatlakozók) gyűjtősínekkel, műanyag szerkezeti részekkel, hőmérséklet-érzékelőkkel és egyéb elemekkel. A Flexible Printed Circuit (FPC) alapú CCS-től eltérően megőrzi a klasszikus kábelköteg-struktúrát, és a moduláris és integrált kialakítás révén szisztematikusan frissíti a korábban szétszórt és szétesett érzékelő kábelkötegeket. A Battery Management System (BMS) "strukturált neurális hálózataként" felelős azért, hogy megbízhatóan gyűjtse a feszültség- és hőmérsékletjeleket az egyes cellákból, kritikus alapmodulként szolgálva az akkumulátor biztonságának felügyeletéhez, állapotértékeléséhez és teljesítményoptimalizálásához a helyhez kötött energiatároló rendszerekben.

Alapfelépítés és jellemzők

1. Moduláris integrált kialakítás:

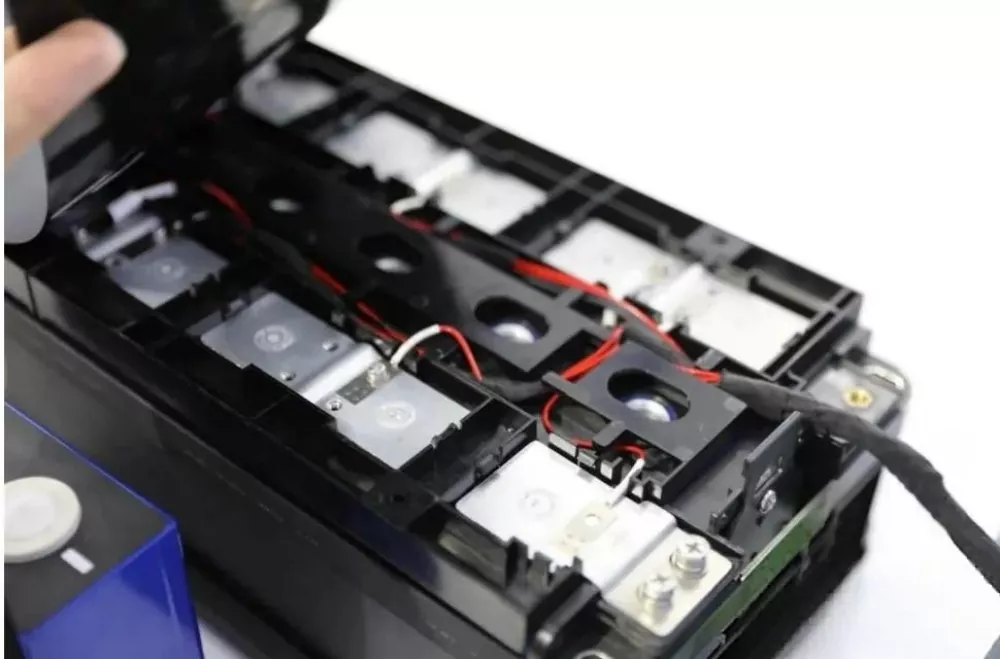

A szétszórt független feszültségmintavevő kábelek és a hőmérséklet-érzékelő vezetékek a csatlakozókon és a terminálokon keresztül rendezett kábelköteg-szerelvényekbe vannak integrálva. Ezek előre össze vannak szerelve réz/alumínium gyűjtősínekkel (amelyek cellasoros/párhuzamos csatlakozásokat hordoznak) és szigetelő műanyag konzolokkal (szigetelőlapokkal), hogy egy komplett modult alkossanak. Ez a kialakítás alapjaiban változtatja meg a hagyományos összeszerelési módot: "először szétszórt vezetékeket fektetnek le, majd rögzítik a kapcsokat", így szabványosított funkcionális egységeket hoznak létre a nagyméretű energiatároló berendezésekhez.

2. Stabil és megbízható kapcsolati architektúra:

A gyűjtősínek és a cellakapcsok közötti kapcsolatok általában nagy megbízhatóságú eljárásokat, például lézerhegesztést alkalmaznak.

A kábelköteg és a gyűjtősínek érzékelési pontjai közötti elektromos csatlakozások préseléssel, hegesztéssel vagy csatlakozókba való beépítéssel valósulnak meg, biztosítva a robusztus szerkezetet és elkerülve az egyes vezetékek kilazulásának kockázatát.

3. Automatizáláshoz való alkalmazkodás:

Míg a hagyományos szétszórt kábelek kézi összeszerelésre támaszkodnak, miután egy CCS-modulba integrálták, szabályos formája és meghatározott interfészek lehetővé teszik az automatizált összeszerelési folyamatok magasabb fokához való alkalmazkodást, mint például a robotizált pozicionálás és telepítés, ami kulcsfontosságú a nagy mennyiségű energiatároló termeléshez.

4. Rugalmasság a műszaki utak terén:

A kábeles CCS a CCS technológia fejlesztésének fontos ága. A tervezési követelmények alapján más műszaki utakkal, például FPC-vel vagy PCBA-val (nyomtatott áramköri egység) is kombinálható hibrid integrált megoldások kialakítására, mint például a "Kábel + szigetelőlemez" vagy "FPC + Vákuumos alakítás / kábel", amelyek megfelelnek a különböző költség-, teljesítmény- és térbeli követelményeknek a különböző energiatárolási alkalmazásokhoz.

Előnyök

1. Magas gyártási és összeszerelési hatékonyság: Több tucat vagy száz szétszórt összeszerelési pont beépítése néhány moduláris alkatrész beépítésébe jelentősen leegyszerűsíti a nagy energiatároló akkumulátorcsomagok gyártási folyamatát.

2. Csatlakoztatási megbízhatóság és állandó minőség: A maghegesztés és a modulon belüli csatlakozások a végső összeszerelés előtt elkészülnek, ami csökkenti az akkumulátorcsomagon belüli bonyolult műveleteket, és csökkenti a teljes szerelési utómunkálati rátát, amelyet a rossz helyszíni hegesztés vagy összeszerelés okoz. A szabványos gyártás biztosítja a termékek konzisztenciáját a nagy volumenű telepítések során.

3. Rendezett szerkezet és helyoptimalizálás: Az integrált kialakítás olyan problémákat kezel, mint a hagyományos kábelköteg zűrzavaros elvezetése és a többi komponensekkel való esetleges interferencia/kopás. A kábelek szépen rögzítve vannak a műanyag tartókon belül, egyértelművé téve az elrendezést, javítva a belső csomagtérkihasználást és a karbantartás kényelmét – ez kritikus fontosságú a rendszeres karbantartást igénylő nagyméretű energiatároló rendszerek esetében.

4. Költség és ellátási lánc érettsége: A jól bevált autóipari és ipari kábelköteg-eljárások alapján az ellátási lánc kiforrott, és a nyersanyagköltségek viszonylag átláthatóak. A bankképességet és a bevált technológiát előtérbe helyező energiatárolási projektek esetében ez robusztus és alacsony kockázatú választást jelent az újabb FPC-alapú megközelítésekhez képest.

5. Fokozott védelem és biztonság: A moduláris műanyag szerkezeti részek egységes szigetelésvédelmet és mechanikai rögzítést biztosítanak a kábelek és csatlakozási pontok számára, javítva a rezgés- és ütésállóságot, valamint megkönnyítve a szigorú biztonsági követelményeknek való megfelelést, mint például a lángállóság (UL94 V-0) és a nagyfeszültségű szigetelés.

Alkalmazások

Ez a termék bevált, megbízható frissítési utat jelent a hagyományos szétszórt vezetékezéstől az energiatároló akkumulátorok integrált megoldásáig, elsősorban az alábbi területeken:

1. Közüzemi méretű energiatároló rendszerek: Nagy akkumulátor-telepítésekhez, amelyek robusztus, szervizelhető csatlakozásokat igényelnek, és bizonyítottan hosszú távú megbízhatósággal rendelkeznek.

2. Kereskedelmi és ipari (C&I) energiatárolás: ahol a megbízható teljesítmény mellett a költséghatékonyság és a könnyű karbantartás előtérbe kerül.

3. Lakossági energiatároló szekrények: Az egyszerűsített telepítést és a helyszínen szervizelhető csatlakozásokat kínáló alkalmazások.

Küldetésünk

Mélyen megértjük a hatékonyság, a megbízhatóság és a költségek közötti egyensúlyozás kihívásait az energiatárolási iparágban. A kiforrott ipari kábelköteg-technológiára épülő és moduláris integrációval továbbfejlesztett Cable CCS megoldásunk robusztus és bevált termékpályát kínál az energiatárolási alkalmazásokhoz. Nemcsak a vonatkozó iparági szabványoknak megfelelő kiváló minőségű modulokat szállítunk, hanem mélyreható szolgáltatási képességekkel is rendelkezünk, amelyek magukban foglalják a szerkezeti tervezést, a kábelköteg-tervezést, az automatizált összeszerelés-integrációt, valamint az átfogó tesztelést és érvényesítést. Elkötelezettek vagyunk amellett, hogy segítsünk ügyfeleinknek abban, hogy bonyolult, munkaigényes kábelszerelési folyamatokat áramvonalas, megbízható moduláris telepítésekké alakítsanak át – ez jelentősen növeli a termelés hatékonyságát és a rendszer hosszú távú megbízhatóságát. Mind az autóipari, mind a helyhez kötött energiatároló alkalmazások terén szerzett mély tapasztalatunkkal az Ön megbízható partnerei vagyunk az akkumulátorcsomagok tervezésében és gyártásában, legyen szó kísérleti projektekről vagy gigawatt-méretű telepítésekről.

Gy.k

1. Mik a Chengshi Cable CCS megoldások előnyei?

A Chengshi Cable CCS rugalmas moduláris felépítést, nagy vezetőképességet, megbízható szigetelést és költséghatékony gyártást kínál, biztosítva a stabil teljesítményt és az egyszerű telepítést az ESS alkalmazásokhoz.

2. Tud-e testreszabott kábel-CCS megoldásokat kínálni?

Igen, kínai gyártóként és beszállítóként a Chengshi teljes mértékben testreszabott kábel-CCS-terveket kínál a feszültség, az áramerősség, az elrendezés és a projektkövetelmények alapján.

3. Milyen anyagokat használnak az Ön kábel-CCS rendszerei?

Kiváló minőségű réz vagy alumínium vezetékeket, precíziós szigetelőanyagokat és tartós bevonatokat használunk a biztonság, a vezetőképesség és a hosszú élettartam érdekében.

4. Milyen alkalmazások alkalmasak a kábeles CCS-re?

Cable CCS megoldásainkat széles körben használják energiatároló rendszerekben (ESS), lítium akkumulátorcsomagokban, megújuló energiatárolókban és ipari energiarendszerekben.

5. Hogyan biztosítja a termék minőségét?

A Chengshi szigorú minőség-ellenőrzési folyamatokat követ, beleértve az elektromos tesztelést, a szigetelés ellenőrzését és a tartóssági vizsgálatot, hogy megfeleljen a nemzetközi szabványoknak.

6. Mekkora a gyártási kapacitása és az átfutási ideje?

Kiforrott gyártási folyamatokkal és méretezhető gyártósorokkal biztosítjuk a stabil ellátást és a tömeges rendelések gyors szállítását.
