Tabletta merev-flex PCB-kkombinálja a merev és rugalmas áramkörök előnyeit, hogy megfeleljen a kompakt, nagy teljesítményű elektronikus eszközök iránti növekvő keresletnek. Ez a cikk ismerteti a merev-flex táblagépek tervezését, előnyeit, alkalmazásait és kiválasztási kritériumait. Gyakorlati betekintést nyújt a mérnököknek, tervezőknek és gyártóknak a teljesítmény optimalizálásához, a megbízhatóság biztosításához és a gyártási kihívások csökkentéséhez. Tartalmazza a műszaki paraméterek részletes lebontását, a használati tippeket és a gyakran ismételt kérdéseket.

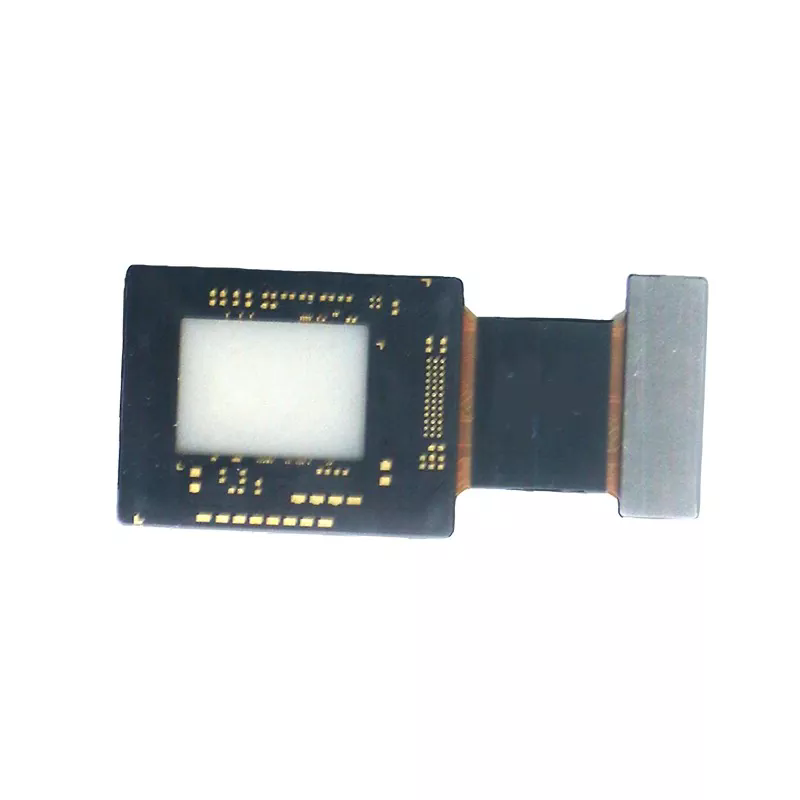

A tablet merev-flex PCB egy hibrid nyomtatott áramkör, amely a merev kártyákat rugalmas áramkörökkel kombinálja egyetlen egységben. Ez a kialakítás lehetővé teszi a nagy sűrűségű csatlakozásokat, miközben fenntartja a mechanikai rugalmasságot, ahol szükséges. A merev szakaszok szerkezeti alátámasztást és rögzítési felületeket biztosítanak, míg a rugalmas szakaszok összetett összecsukást és dinamikus mozgást tesznek lehetővé.
A merev és rugalmas területek integrálása különösen alkalmassá teszi kompakt eszközökhöz, például táblagépekhez, okostelefonokhoz, orvosi műszerekhez és hordható eszközökhöz, ahol a helyoptimalizálás és a tartósság kritikus fontosságú.
A merev-flex PCB-k úgy működnek, hogy a merev áramköri szakaszokat rugalmas összeköttetéseken keresztül kötik össze. A réznyomok mind a merev, mind a rugalmas aljzatokon jeleket és erőt hordoznak, míg a ragasztó és poliimid rétegek szigetelést és mechanikai védelmet biztosítanak. A legfontosabb funkcionális elvek a következők:
A fejlett kialakítások többrétegű konstrukciókat és beágyazott alkatrészeket tartalmazhatnak, tovább növelve a táblagépes alkalmazások teljesítményét.
A táblagépes merev-flex PCB-k kritikusak a modern elektronika műszaki és működési igényeinek kielégítésében. A főbb előnyök közé tartozik:
A táblagépgyártók számára ezek a funkciók közvetlenül az eszköz jobb teljesítményét, meghosszabbított termékélettartamát és jobb felhasználói élményt jelentenek.
| Paraméter | Leírás |
| Tábla anyaga | FR4 merev profilokhoz, poliimid rugalmas profilokhoz |
| Rétegszám | A tablettákra jellemző 2-8 réteg |
| Nyom szélessége / térköz | Minimum 0,075 mm finom osztású kiviteleknél |
| Hajlítási sugár | A poliimid rugalmasságától függ, jellemzően ≥5 mm |
| Hőállóság | A készülék hőelvezetésére tervezték |
| Felületi kidolgozás | ENIG, HASL vagy OSP a megbízható forrasztáshoz |
| Elektromos teljesítmény | Magas jelintegritás adat- és tápvezetékekhez |
A Honflex táblagépes merev-flex nyomtatott áramköri lapokat kínál a pontos specifikációkra, a nagy tartósságra és az igényes táblagép-kialakításokba való zökkenőmentes integrációra.
A táblagépes merev-flex PCB-ket számos high-tech alkalmazásban használják, beleértve:
A rugalmasság és a merevség ötvözésére való képességük lehetővé teszi a tervezők számára, hogy vékonyabb, könnyebb és megbízhatóbb eszközöket hozzanak létre.
A megfelelő merev-flex PCB kiválasztása több kritérium értékelését is magában foglalja:
A tabletta merev-flex PCB-k tervezése és összeszerelése során a következő szempontok javítják a megbízhatóságot és a gyárthatóságot:
Ezekre a részletekre való odafigyelés hosszú távú tartósságot és optimális teljesítményt biztosít a táblagépek számára.
1. kérdés: Mi a merev-flex PCB-k fő előnye a hagyományos merev táblákkal szemben?
A merev-flex PCB-k egyesítik a rugalmasságot és a szerkezeti támogatást, lehetővé téve az összetett eszközelrendezéseket és csökkentve az összeszerelési hibákat.
2. kérdés: A merev-flex PCB-k képesek kezelni az ismételt hajlításokat?
Igen, megfelelő hajlítási sugárral és jó minőségű poliimiddel megfelelően megtervezve hiba nélkül kibírják az ismételt hajlítást.
3. kérdés: A merev-flex PCB-k drágábbak, mint a szabványos PCB-k?
A bonyolult gyártási folyamatok miatt jellemzően igen, de az összeszerelési lépések csökkenése és a megnövekedett megbízhatóság sokszor indokolja a költségeket.
4. kérdés: Mely iparágak profitálnak leginkább a táblagépes merev-flex PCB-kből?
A fogyasztói elektronika, az orvosi eszközök, a hordható technológia és a hordozható ipari berendezések jelentős előnyt jelentenek kompakt, megbízható kialakításukból.
A táblagépes merev-flex PCB-k a modern elektronikai eszközök kritikus alkatrészei, páratlan rugalmasságot, kompakt kialakítást és nagy megbízhatóságot kínálnak. A táblagépek teljesítményének optimalizálására és a hosszú távú tartósság biztosítására törekvő gyártók nagy hasznot húznak a merev-flex technológia bevezetéséből.
Honflexprémium táblagépes merev-flex PCB megoldásokat kínál precíz tervezéssel, kiváló minőségű anyagokkal és robusztus támogatással. Növelje eszköze teljesítményét és egyszerűsítse a termelést szakértelmünk kihasználásával.
Szakmai tanácsadásért és személyre szabott PCB-megoldásokért,lépjen kapcsolatba velünkmég ma, hogy felfedezzen olyan kiváló minőségű termékeket, amelyek megfelelnek a projekt igényeinek.
